Dans un monde de plus en plus tourné vers les énergies renouvelables, la maîtrise des techniques d’évaluation des panneaux solaires s’avère cruciale. En 2025, de nombreux foyers et entreprises optent pour l’installation de systèmes photovoltaïques afin de réduire leur empreinte carbone et de réaliser des économies sur leurs factures d’énergie. Dans ce contexte, savoir comment tester un panneau solaire 12V à l’aide d’un multimètre devient indispensable pour toute personne désireuse de s’assurer du bon fonctionnement et de l’efficacité de son installation. Ce guide complet vous fournira des informations détaillées, des étapes claires et des astuces efficaces pour évaluer la performance de vos panneaux.
Les bases du panneau solaire et de son fonctionnement
Les panneaux solaires sont des dispositifs qui convertissent l’énergie lumineuse du soleil en électricité par le biais de cellules photovoltaïques. Lorsqu’un photon frappe une cellule, il libère des électrons, engendrant ainsi un flux d’électricité. Les panneaux photovoltaïques 12V sont fréquemment utilisés dans des applications de petite échelle, telles que l’alimentation de camping-cars ou de petites installations domestiques. Leur rendement dépend de plusieurs facteurs, notamment l’ensoleillement, l’angle d’inclinaison, et bien sûr, l’intégrité des cellules.
Comprendre l’importance du test des panneaux solaires
Tester régulièrement un panneau solaire est essentiel pour plusieurs raisons. Voici les points clés à prendre en compte :
- Vérification de la performance: Assurer que le panneau fonctionne bien permet d’optimiser la production d’énergie.
- Identification de problèmes: Un test efficace peut détecter des pannes telles que des cellules défaillantes ou des équipements défectueux.
- Prévention: Un entretien préventif aide à prolonger la durée de vie du système solaire et à éviter des coûts de réparation élevés.
- Évaluation de l’efficacité énergétique: En surveillant régulièrement, vous pouvez identifier les périodes de faible production et adapter votre usage.
Les tests permettent ainsi de s’assurer que votre installation produit le maximum d’énergie possible, contribuant ainsi à rentabiliser votre investissement.

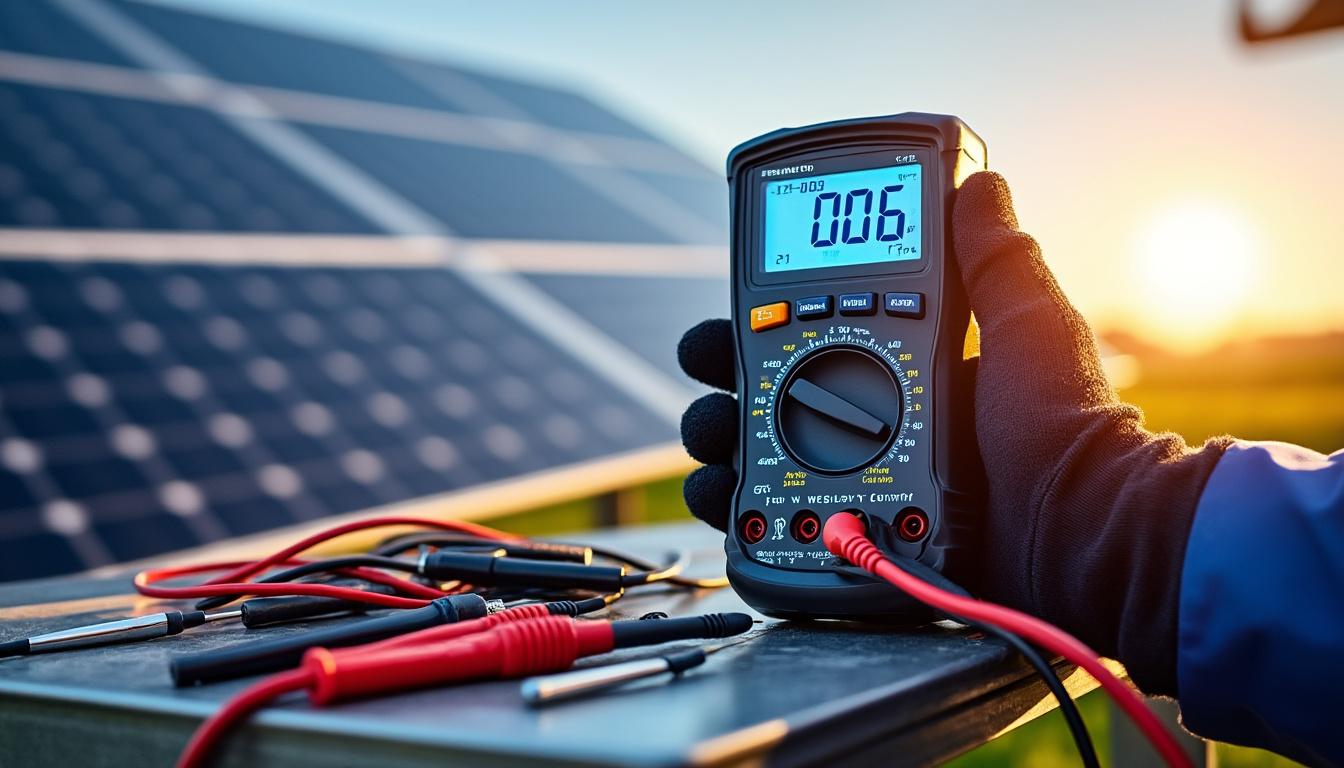

Préparer le multimètre pour le test
Avant de procéder aux tests, il est primordial d’avoir le bon équipement. Un multimètre est l’outil indispensable pour mesurer tension et courant. Voici les étapes à suivre pour le préparer correctement :
- Choisir un multimètre de qualité: Des marques comme Fluke ou Testo sont réputées pour leur précision et leur fiabilité.
- Réglage sur DC: Assurez-vous de régler votre multimètre sur le mode courant continu (DC) avant de commencer les mesures.
- Contrôle des sondes: Vérifiez que les sondes sont bien connectées et en bon état pour éviter toute lecture erronée.
- Précautions de sécurité: Il est vital de ne pas toucher les bornes dénudées du panneau pendant le test afin d’éviter les courts-circuits.
Un multimètre bien configuré garantit des résultats de qualité, et donc des diagnostics fiables.
Étapes pour tester la tension à vide
Tester la tension à vide est l’une des premières étapes cruciales pour systématiquement évaluer un panneau solaire. Voici comment procéder :
1. Désolidarisation du système: Pour éviter les complications, déconnectez le panneau de toute batterie ou régulateur.
2. Orientation vers le soleil: Positionnez le panneau de manière à capter le maximum de lumière.
3. Utilisation du multimètre: Mettez votre multimètre sur le mode voltmètre en courant continu (DC) et placez les sondes sur les bornes positives et négatives du panneau.
Alors, qu’est-ce qui est considéré comme une tension saine ? Un panneau de 12V doit idéalement délivrer une tension comprise entre 18V et 22V à vide. Si la valeur est inférieure à 15V, cela peut indiquer que les cellules sont endommagées ou que le panneau est dans un état de défaillance.
| Valeur mesurée (V) | Interprétation |
|---|---|
| 18-22 | Valeur saine, bon fonctionnement |
| Baisse de rendement ou défaut des cellules | |
| 0 | Problèmes majeurs, vérifier la connexion et les cellules |
En réalisant cette étape, vous pourrez rapidement diagnostiquer si votre panneau capte l’énergie solaire de manière efficace.
Mesurer le courant avec une charge
Tester uniquement la tension ne suffit pas ; il est également crucial de vérifier l’intensité produite par le panneau lorsqu’il alimente une charge. Voici comment effectuer ce test :
1. Connecter une charge résistive: Utilisez une ampoule de 12V ou une résistance en céramique.
2. Insérer le multimètre en série: Positionnez le multimètre en mode ampèremètre DC entre la charge et le panneau.
3. Lecture de l’intensité: Pour un panneau de 100W, vous devriez obtenir une intensité d’environ 5,5 à 6A en conditions optimales. Un chiffre en dessous de 4A pourrait indiquer un encrassement, un mauvais ensoleillement, ou un vieillissement des cellules.
Ce test est décisif ; il met en lumière si le courant produit par le panneau est suffisant pour répondre à vos besoins énergétiques.
| Type de panneau | Intensité avec charge (A) | Interprétation |
|---|---|---|
| 100W – 12V | 5,5-6 | Valeur correcte en conditions optimales |
| Inférieure à 4 | Problèmes possibles à investiguer |
Vérification des cellules individuelles sur un panneau
Un test plus approfondi peut être nécessaire, notamment pour évaluer chaque série de cellules d’un panneau en cas de rendement très médiocre. Voici comment procéder :
1. Accès aux cellules: Certains panneaux disposent d’un accès visuel ou électronique pour tester les différentes sections.
2. Mesures individuelles: Utilisez le multimètre pour vérifier chaque série de cellules, et notez les valeurs affichées.
3. Interprétation des résultats: Une valeur de 1 à 2V par série est attendue selon le montage. Si l’une d’elles affiche une valeur nulle, cela indique une cellule morte, ce qui peut significativement affecter l’ensemble du panneau.
L’importance de cette vérification réside dans le fait qu’une cellule défectueuse peut réduire la production globale d’électricité.
Tester un système avec régulateur de charge et batterie
Lorsque le panneau solaire est connecté à un régulateur de charge et une batterie, il est essentiel de mesurer la tension en aval du régulateur. Voici les étapes à suivre :
1. Mesurer la tension du panneau: Vérifiez la sortie du panneau avant le régulateur.
2. Vérifiez la tension aux bornes de la batterie: Elle doit se situer entre 12,4 V et 14,4 V.
3. Contrôler la sortie du régulateur: Si la batterie ne se charge pas même lorsque le panneau produit de l’énergie, cela pourrait venir du régulateur. Ces étapes permettent de diagnostiquer où se situe le problème dans votre système.
Voici un tableau de référence pour faciliter l’interprétation des valeurs mesurées :
| Éléments mesurés | Valeur attendue (V) | Interprétation |
|---|---|---|
| Panneau | 18-22 | Bon fonctionnement |
| Batterie (faible) | 12,2 – 12,4 | Nécessite une recharge |
| Batterie (en charge) | 12,5 – 14,4 | En état de fonctionnement normal |
Au fur et à mesure que vous progressez dans les tests, l’interconnexion du régulateur avec le panneau et la batterie ne doit jamais être sous-estimée.
La prévention des erreurs courantes lors des tests
Bien que les étapes de test soient relativement simples, certaines erreurs courantes peuvent affecter vos mesures. Pour les éviter, voici quelques conseils pratiques :
- S’assurer d’un bon réglage du multimètre: Vérifiez toujours que votre appareil est réglé sur DC lorsque vous mesurez la tension.
- Contrôler les connexions: Inspectez tous les câbles et connexions pour des signes d’usure ou de déconnexion.
- Exécuter les tests en plein soleil: Les résultats seront toujours plus crédibles lorsque le panneau est exposé directement à la lumière solaire.
- Évitez de toucher les bornes: Les mains peuvent provoquer des courts-circuits, alors soyez prudent lors de la manipulation.
Maîtriser ces pratiques vous aidera à obtenir des résultats de tests précis et reproductibles.
Questions fréquentes
Pourquoi est-il important de tester un panneau solaire ?
Tester un panneau solaire aide à garantir son efficacité, à identifier des problèmes potentiels et à prolonger la durée de vie de l’équipement.
Quelle est la valeur correcte de tension à vide pour un panneau 12V ?
La tension à vide d’un panneau 12V devrait se situer entre 18V et 22V en plein soleil.
Comment savoir si une cellule de panneau solaire est défectueuse ?
Si une mesure indique 0V sur une série de cellules, cela signifie qu’elle est probablement défectueuse.
Quel multimètre est recommandé pour tester des panneaux solaires ?
Des marques comme Fluke et Testo sont préférées pour leur précision et leur fiabilité.
Comment vérifier si le régulateur fonctionne correctement ?
Mesurer la tension de sortie du régulateur permet de déterminer s’il fonctionne correctement. Si la batterie ne se charge pas, le problème pourrait venir de là.
