Choisir un coffret électrique pour sa piscine revient à dimensionner un poste de commande qui protège à la fois les personnes et les équipements immergés ou proches de l’eau. Le coffret électrique piscine centralise la distribution du courant vers la pompe de filtration, l’éclairage, le chauffage et les éventuels auxiliaires.
Deux installations aux équipements différents n’auront pas le même besoin en modules, en protection ni en indice d’étanchéité. Comparer les critères techniques avant l’achat évite les surcoûts et les mises en conformité après coup.
Lire également : Les solutions pour sécuriser l'installation électrique de la piscine
Pompe à vitesse variable et coffret électrique : un point de dimensionnement sous-estimé
La plupart des guides comparent les coffrets selon le type de piscine (hors-sol ou enterrée) ou le nombre de circuits. Un critère plus déterminant passe souvent au second plan : le type de pompe raccordée.
Une pompe de filtration classique fonctionne en tout ou rien. Le coffret n’a qu’à gérer un cycle marche/arrêt via une horloge de programmation. En revanche, une pompe à vitesse variable modifie sa consommation selon les plages horaires et le débit requis. Le coffret doit alors supporter des appels de courant variables et, dans certains cas, intégrer un relais ou un module de commande compatible avec le variateur de la pompe.
A voir aussi : Les avantages d'un projecteur à led pour la piscine
Raccorder une pompe à vitesse variable sur un coffret conçu pour du tout ou rien ne provoque pas forcément une panne immédiate, mais le disjoncteur magnéto-thermique peut déclencher de façon intempestive si son calibre ne correspond pas aux pics de démarrage. Vérifier la compatibilité du coffret avec la technologie de la pompe est donc le premier arbitrage à faire, avant même de compter le nombre de circuits auxiliaires.
Coffret filtration, coffret multifonction, coffret connecté : tableau comparatif
Le marché propose trois grandes familles de coffrets électriques pour piscine. Le tableau ci-dessous résume leurs caractéristiques techniques et leur périmètre d’usage.
| Type de coffret | Circuits gérés | Horloge / programmateur | Évolutivité | Usage type |
|---|---|---|---|---|
| Coffret de filtration simple | Pompe de filtration uniquement | Horloge analogique ou digitale | Faible (peu de modules libres) | Piscine hors-sol ou bassin sans éclairage ni chauffage |
| Coffret multifonction | Pompe, éclairage, chauffage, électrolyseur, auxiliaires | Programmateur multi-plages | Moyenne à forte (emplacements prévus pour modules additionnels) | Piscine enterrée avec plusieurs équipements |
| Coffret connecté | Tous circuits, avec pilotage à distance | Application mobile, programmation fine | Forte (domotique, régulation de niveau, hors-gel, protection photovoltaïque) | Piscine équipée, gestion optimisée à distance |
Le coffret de filtration simple convient aux installations réduites à une pompe et éventuellement un projecteur basse tension. Dès qu’on ajoute un électrolyseur au sel, une pompe à chaleur ou un éclairage immergé, un coffret multifonction évite de multiplier les boîtiers séparés et simplifie le câblage dans le local technique.
Les coffrets connectés permettent de piloter la filtration selon la température de l’eau ou les heures creuses tarifaires. Leur intérêt se mesure surtout sur des piscines exploitées intensivement ou situées loin du domicile (résidence secondaire).
Protection électrique piscine : disjoncteur, différentiel et norme NF C 15-100

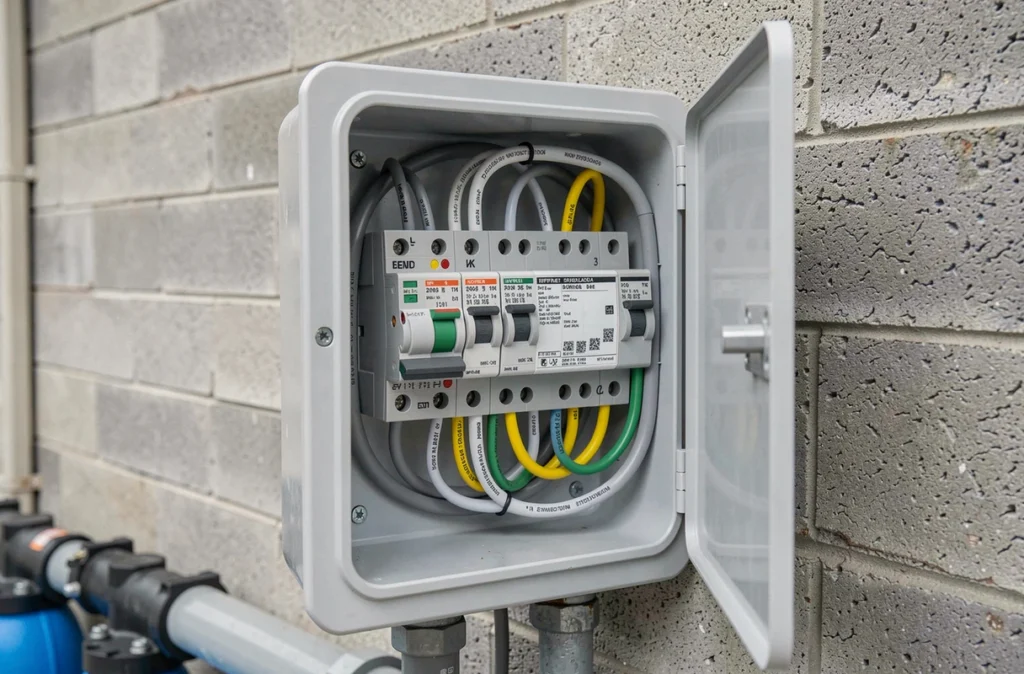

Tout coffret électrique de piscine doit intégrer un différentiel de 30 mA pour protéger les personnes contre les contacts indirects. La norme NF C 15-100 impose cette protection pour tous les appareils électriques potentiellement en contact avec l’eau.
Le disjoncteur magnéto-thermique protège le circuit contre les surcharges et les courts-circuits. Son calibre se choisit en fonction de l’intensité nominale de la pompe. Un calibre trop bas provoque des déclenchements intempestifs, un calibre trop élevé ne protège plus le câble d’alimentation.
- Différentiel 30 mA obligatoire sur chaque circuit relié à un équipement de piscine (pompe, éclairage, chauffage)
- Disjoncteur magnéto-thermique dimensionné selon la puissance de chaque appareil raccordé
- Alimentation monophasée ou triphasée selon l’abonnement électrique et la puissance cumulée des équipements
- Validation du raccordement par un électricien qualifié, conformément à la norme NF C 15-100
L’alimentation électrique du domicile au coffret piscine doit être validée par un professionnel. Une installation non conforme engage la responsabilité du propriétaire en cas d’accident et peut invalider la garantie des équipements.
Indice IP et environnement d’installation du coffret piscine
L’indice IP (Ingress Protection) du boîtier détermine sa résistance aux corps solides et à l’eau. Un coffret installé dans un local technique fermé et ventilé n’a pas les mêmes contraintes qu’un coffret fixé en extérieur, exposé aux projections, aux UV et aux variations de température.
Un indice IP55 constitue le minimum pour un coffret en local technique humide. Pour une installation en extérieur ou à proximité immédiate du bassin, un IP65 offre une meilleure protection contre les jets d’eau et la poussière.
Au-delà de l’étanchéité, la résistance à la corrosion du boîtier mérite attention. Les environnements salins (piscine au sel, proximité côtière) accélèrent l’oxydation des contacts et des rails DIN. Certains fabricants proposent des enveloppes en polyester ou en polycarbonate qui résistent mieux que le métal peint dans ces conditions.
Espace disponible et ventilation
Un coffret trop étroit complique le câblage et empêche d’ajouter des modules plus tard. Prévoir au moins deux emplacements libres sur le rail DIN permet d’intégrer un futur circuit (robot de nettoyage, régulateur de niveau, protection hors-gel) sans remplacer l’ensemble du coffret.
La ventilation du local technique conditionne aussi la durée de vie des composants. Un coffret fermé dans un espace confiné et chaud voit ses contacteurs et son horloge de programmation vieillir plus vite.
Critères de choix récapitulés avant achat
- Identifier tous les équipements à raccorder (pompe, éclairage, chauffage, électrolyseur, auxiliaires) pour déterminer le nombre de circuits nécessaires
- Vérifier la compatibilité du coffret avec une pompe à vitesse variable si celle-ci est installée ou prévue
- Choisir un indice IP adapté à l’emplacement réel du coffret (local technique fermé, extérieur couvert, plein air)
- S’assurer de la présence d’un différentiel 30 mA et d’un disjoncteur magnéto-thermique correctement calibré
- Prévoir des emplacements libres pour de futurs modules (domotique, hors-gel, régulation de niveau)
Le choix d’un coffret électrique piscine se joue sur la cohérence entre les équipements raccordés, l’environnement d’installation et la marge d’évolution. Un coffret sous-dimensionné aujourd’hui coûte plus cher à remplacer demain qu’un modèle légèrement surdimensionné à l’achat. Faire valider le schéma de raccordement par un électricien reste la seule garantie de conformité à la norme NF C 15-100.
