Le choix d’un profilé IPN ne se limite pas à la portée qu’il doit franchir. La dimension et le poids de cette poutre en acier conditionnent directement ce qui se passe sous elle, au niveau des appuis et des fondations. Un IPN surdimensionné alourdit la descente de charges vers le sol, ce qui peut poser un problème réel sur certains terrains, notamment en zone argileuse.
Poids d’un IPN et descente de charges : ce que le sol doit réellement encaisser

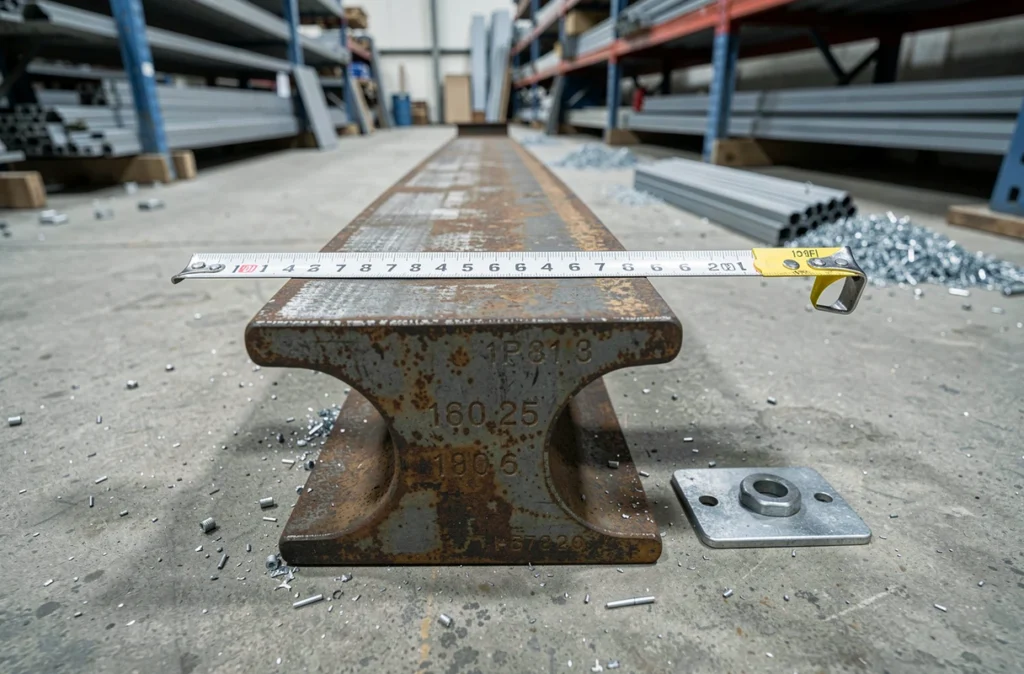

Quand on parle de dimension IPN, la discussion porte souvent sur la hauteur du profil (80, 100, 200, 300 mm) et sa capacité à résister en flexion. Le poids propre du profilé est traité comme un détail. Sur un chantier de rénovation classique, un IPN de petite section pèse quelques dizaines de kilos au mètre linéaire. Mais dès qu’on monte en section pour franchir des portées de trois ou quatre mètres, le poids grimpe sensiblement.
Ce poids s’ajoute aux charges permanentes (plancher, cloisons, étage supérieur) et aux charges d’exploitation que la poutre reprend. L’ensemble redescend vers deux appuis ponctuels, souvent des poteaux maçonnés ou des jambages conservés dans le mur porteur. La pression exercée sur ces appuis se concentre sur une surface réduite, contrairement à un mur continu qui répartit la charge sur toute sa longueur.
La fondation sous chaque appui doit absorber une charge concentrée, pas une charge linéaire. Si la semelle de fondation existante a été dimensionnée pour un mur porteur continu, elle n’est pas forcément adaptée à cette nouvelle configuration. C’est un point que les abaques de charge IPN ne traitent pas du tout : ils s’arrêtent à la poutre, pas à ce qu’il y a en dessous.
Sol argileux et étude géotechnique : une contrainte réglementaire qui change le dimensionnement
En zone d’exposition moyenne ou forte au retrait-gonflement des argiles, la réglementation impose une étude géotechnique préalable lors de la vente d’un terrain constructible, et le constructeur doit en suivre les recommandations. Cette obligation concerne une part significative du territoire français.
Le lien avec le choix d’un IPN est direct. Un sol argileux se déforme selon les cycles de sécheresse et d’humidité. Si la fondation sous un appui de poutre IPN est sous-dimensionnée ou mal ancrée, les mouvements de terrain peuvent provoquer un tassement différentiel entre les deux appuis. La poutre travaille alors en biais, ce qui génère des contraintes non prévues dans le calcul initial.
Les retours terrain divergent sur ce point : certains chantiers passent sans encombre avec des fondations existantes, d’autres nécessitent un renforcement par micro-pieux ou un élargissement des semelles. L’étude de sol détermine la capacité portante réelle sous chaque appui, et c’est cette donnée qui oriente le choix entre un IPN léger avec des appuis simples ou un profil plus lourd nécessitant des fondations renforcées.
IPN lourd et empreinte carbone : la contrainte RE2020 que les abaques ignorent
Pour les maisons neuves, la réglementation RE2020 impose un plafond d’empreinte carbone des matériaux de construction. Ce plafond, mesuré par l’indicateur Ic construction, est passé de 640 kg CO₂eq/m² à 530 kg CO₂eq/m² depuis le 1er janvier 2025 pour les maisons individuelles. Il descendra encore à 475 en 2028, puis 415 à compter de 2031.
L’acier pèse lourd dans ce calcul carbone. Un IPN massif, choisi par sécurité ou par habitude alors qu’un profil plus léger (IPE, HEA) aurait suffi, consomme du budget carbone qui manquera ailleurs dans le projet. Ce n’est pas un sujet théorique : sur une maison neuve où chaque poste est compté, un profilé surdimensionné peut faire basculer le bilan carbone au-delà du seuil réglementaire.
Cette contrainte pousse les bureaux d’études structure à optimiser réellement les sections, plutôt qu’à appliquer des marges de sécurité généreuses par défaut. Le dimensionnement ne répond plus seulement à une logique mécanique, il intègre désormais un arbitrage environnemental.
IPN ou IPE : le profil influe sur le poids à section comparable
L’appellation IPN est souvent utilisée par abus de langage pour désigner n’importe quel profilé en I. En réalité, un IPN (I à Profil Normal) et un IPE (I à Profil Européen) de même hauteur n’ont pas le même poids ni la même inertie. L’IPE, avec ses ailes parallèles, offre généralement un meilleur rapport résistance/poids que l’IPN à ailes inclinées.
En rénovation, le choix entre les deux a des conséquences concrètes sur les fondations :
- Un IPE plus léger réduit la charge permanente transmise aux appuis, ce qui peut éviter un renforcement de fondation coûteux
- Un IPN de même hauteur sera plus lourd, donc la descente de charges augmente proportionnellement, et la semelle de fondation doit pouvoir encaisser la différence
- Les profils HEA ou HEB, plus larges et plus lourds, sont parfois imposés par le calcul mais alourdissent encore davantage la sollicitation des appuis
Bureau d’études structure et calcul de fondation : pourquoi l’un ne va pas sans l’autre
La plupart des contenus disponibles sur le dimensionnement IPN s’arrêtent à la vérification de la poutre elle-même : résistance en flexion, flèche admissible, stabilité au déversement. La question des fondations est renvoyée à une phrase générique du type « faites appel à un professionnel ».
En pratique, le calcul de structure et le calcul de fondation sont deux étapes distinctes mais interdépendantes. Le bureau d’études structure (BET) détermine la section du profilé et les réactions d’appui. Ces réactions d’appui, exprimées en kilonewtons, constituent la donnée d’entrée pour vérifier si la fondation existante tient ou s’il faut intervenir.
Les éléments que le BET prend en compte pour cette vérification incluent :
- La nature du sol (fournie par l’étude géotechnique quand elle existe)
- Les dimensions de la semelle de fondation existante sous chaque appui
- La présence éventuelle d’un étage, d’une toiture lourde ou d’un balcon au-dessus de l’ouverture
- Le type de fondation (semelle filante, semelle isolée, plots) et sa profondeur d’ancrage
Sans cette double vérification, un IPN correctement dimensionné peut reposer sur des appuis inadaptés. Les fissures apparaissent alors non pas au niveau de la poutre, mais dans les murs adjacents ou au sol, parfois plusieurs mois après les travaux.
Le coût d’une étude de structure reste modeste comparé au prix d’une reprise de fondation après sinistre. Sur un projet d’ouverture dans un mur porteur, c’est la seule manière de savoir si la dimension IPN choisie est compatible avec ce que le sol peut supporter.
