On branche une rallonge entre la maison et l’abri, on la fait passer sous la porte, et trois mois plus tard elle traîne dans l’herbe humide. Ce scénario, on le croise sur presque tous les chantiers où l’électricité de l’abri de jardin a été improvisée. Le vrai sujet n’est pas de tirer un câble, c’est de positionner chaque prise en fonction de l’usage réel de l’abri. Atelier, rangement motorisé, bureau d’appoint : le placement change tout, y compris la sécurité.
Prises électriques dans un abri de jardin : partir du plan d’usage, pas du plan de l’abri
La plupart des guides démarrent par la norme ou le tableau électrique. On préfère commencer par une question plus concrète : qu’est-ce qui sera branché, et où exactement ?
A lire aussi : Chemin de fer traverse pour jardin : les erreurs à éviter absolument
Avant de percer le moindre trou, dessinez un croquis de votre abri avec l’emplacement prévu de chaque élément lourd ou fixe : établi, étagères profondes, tondeuse sur son support, éventuel compresseur. Placez ensuite les prises en conséquence. Une prise coincée derrière un établi de 80 kg est une prise inutilisable, et débrancher un appareil ne devrait jamais obliger à déplacer un meuble.
Deux règles pratiques fonctionnent bien :
Lire également : Utiliser des détecteurs de mouvement pour l'éclairage du jardin
- Prévoyez au moins une prise de chaque côté de la porte d’entrée. On sous-estime la fréquence à laquelle on branche un outil juste en entrant (aspirateur d’atelier, souffleur, chargeur).
- Si l’abri sert d’atelier, placez un bloc de deux prises au-dessus du plan de travail, à hauteur de poitrine. Cela évite de se pencher et limite l’usure des câbles d’outils.
- Pour une prise extérieure (tondeuse, taille-haie), positionnez-la sur la façade la moins exposée aux intempéries, sous un débord de toit si possible.
Indice de protection IP44 : un minimum pour les prises d’abri de jardin
Un abri de jardin, même fermé, n’offre pas le même niveau d’étanchéité qu’une pièce de la maison. Les variations de température créent de la condensation, et la poussière de bois ou de terre s’infiltre facilement.
Les recommandations récentes convergent sur un point : les prises doivent avoir un indice IP44 au minimum. Ce niveau protège contre les projections d’eau et les corps solides de plus d’un millimètre. Pour une prise installée à l’extérieur de l’abri ou dans une zone très exposée (ouverture fréquente, proximité d’un point d’eau), un indice supérieur est préférable.
Les prises classiques que l’on trouve dans une cuisine ou un salon (IP20) ne conviennent pas ici. C’est un détail que beaucoup oublient, surtout quand on récupère du matériel d’un chantier intérieur pour équiper l’abri.
Circuits séparés et tableau électrique : le placement dépend du nombre de circuits
Un abri qui accueille juste un point lumineux et une prise ne demande pas la même installation qu’un atelier avec éclairage, prises multiples et prise extérieure. La différence se joue au niveau des circuits.
Quand un seul circuit suffit
Pour un usage léger (éclairage plus une ou deux prises de courant), on tire généralement une ligne dédiée depuis le tableau principal de la maison. Le câble, protégé dans une gaine enterrée, alimente un petit coffret dans l’abri. Dans ce cas, les prises peuvent être câblées en série sur un seul circuit protégé par un disjoncteur adapté.
Quand il faut séparer éclairage et prises
Dès que l’abri cumule plusieurs usages, séparer le circuit éclairage du circuit prises évite qu’un défaut sur un outil ne plonge l’abri dans le noir. C’est aussi plus simple à diagnostiquer en cas de problème. Le tableau secondaire, installé à l’entrée de l’abri (côté intérieur), accueille alors un disjoncteur par circuit et un interrupteur différentiel 30 mA.
Le placement du tableau a un impact direct sur le trajet des câbles vers les prises. Plus le tableau est proche de la porte, plus les longueurs de câble restent courtes, ce qui limite les pertes et simplifie la maintenance.
Hauteur et position des prises : les repères concrets à respecter
La norme NF C 15-100 encadre la hauteur de pose des prises dans un logement. Dans un abri de jardin, on applique les mêmes principes de bon sens, même si les configurations diffèrent.
- Pour une prise standard au mur, l’axe des broches se place à une hauteur minimale qui évite tout contact avec une éventuelle remontée d’eau au sol. En pratique, on vise la même hauteur que dans une pièce de vie classique.
- Au-dessus d’un plan de travail, la prise monte plus haut pour rester dégagée et accessible sans se pencher.
- Une prise extérieure se fixe à une hauteur suffisante pour ne pas être atteinte par les éclaboussures de pluie rebondissant au sol.
- On évite de placer une prise juste sous une fenêtre ou à proximité immédiate d’un robinet de jardin, même à l’intérieur de l’abri.
Un piège fréquent : poser les prises trop bas dans un abri avec sol en terre battue ou en gravier. L’humidité remonte par capillarité, et une prise à quelques centimètres du sol finit par poser un problème de sécurité.
Gaine enterrée et arrivée dans l’abri : où faire entrer le câble
Le câble électrique qui relie la maison à l’abri doit circuler dans une gaine enterrée à une profondeur suffisante pour éviter tout risque lors de travaux de jardinage (bêchage, plantation). Les concurrents mentionnent ce point, mais on néglige souvent l’endroit où la gaine pénètre dans l’abri.
Faire remonter la gaine par le sol de l’abri est la solution la plus propre. Si l’abri repose sur des plots ou une dalle, on prévoit une réservation lors de la construction. L’arrivée du câble doit se faire au plus près du tableau secondaire, idéalement dans le même angle. Un câble qui traverse tout l’abri en apparent avant d’atteindre le tableau, c’est du trajet inutile et un risque d’accrochage.

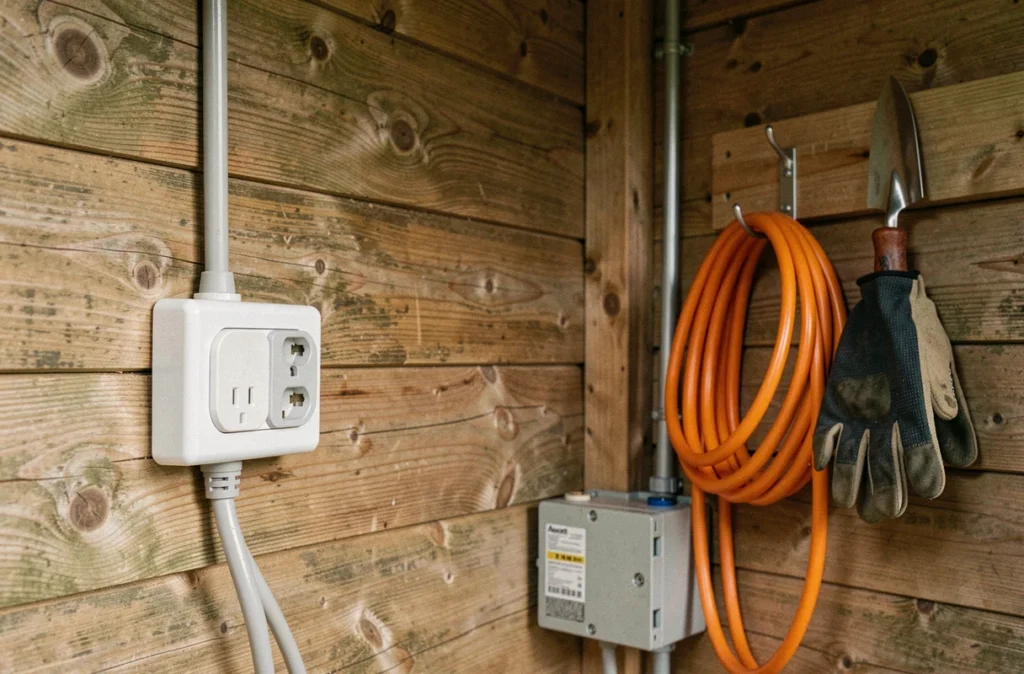

Pour un abri en bois, le passage en apparent reste courant. Dans ce cas, on utilise des goulottes ou des tubes adaptés, fixés contre la paroi, en évitant les zones de passage et les endroits où l’on stocke du matériel encombrant.
Le placement des prises dans un abri de jardin ne se résume pas à un schéma type applicable partout. L’agencement intérieur, le niveau d’exposition aux intempéries et le nombre d’appareils à brancher dictent chaque décision. Mieux vaut prévoir une prise supplémentaire au bon endroit dès le départ que de tirer une rallonge six mois plus tard.
