Un bassin équipé d’une pompe de filtration, d’une pompe à chaleur, d’un électrolyseur au sel, d’un éclairage immergé 12 V et d’un volet roulant représente une charge cumulée qui dépasse souvent ce que le propriétaire imagine au moment du terrassement. Nous constatons régulièrement des tableaux de local technique sous-dimensionnés dès la deuxième saison, quand un équipement supplémentaire vient s’ajouter. Bien dimensionner l’alimentation électrique piscine dès le départ évite de reprendre le câblage à grands frais.

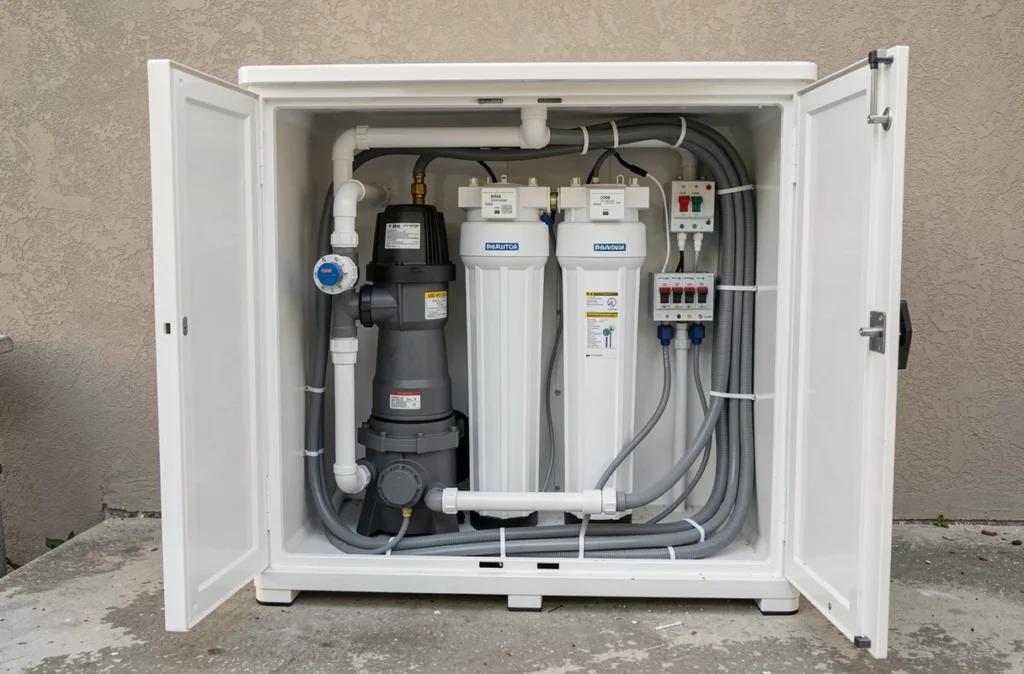

Bilan de puissance du local technique piscine : additionner avant de câbler
Tout commence par un bilan de puissance réaliste. Nous recommandons de lister chaque récepteur avec sa puissance nominale et son courant de démarrage, pas uniquement sa consommation en régime stabilisé.
A lire aussi : Brancher une pompe de piscine en toute sécurité
La pompe de filtration tire en général un courant de démarrage nettement supérieur à son régime permanent. Une pompe à chaleur de piscine présente la même caractéristique, avec un appel de courant au compresseur qui sollicite fortement la ligne. L’électrolyseur au sel consomme peu en comparaison, mais fonctionne sur des plages horaires longues. L’éclairage immergé en très basse tension de sécurité (TBTS 12 V) ajoute une charge modeste, tandis qu’un volet roulant électrique ne se met en route que ponctuellement.
Le piège classique est de sommer les puissances nominales sans coefficient de simultanéité. En pratique, la pompe de filtration et la PAC fonctionnent souvent en même temps, mais le volet roulant ne s’active que bassin à l’arrêt. Un coefficient de simultanéité de l’ordre de 0,8 sur l’ensemble des équipements permanents donne une base de dimensionnement cohérente.
A lire en complément : Les solutions pour sécuriser l'installation électrique de la piscine
Nous ajoutons systématiquement une réserve pour un futur équipement (robot de maintenance, surpresseur, borne de recharge d’accessoire). Prévoir un départ protégé supplémentaire dans le coffret électrique piscine coûte très peu à l’installation, contre une reprise complète du tableau si l’on oublie cette marge.
Section câble et chute de tension entre tableau principal et local technique piscine
La distance entre le tableau général de l’habitation et le coffret du local technique conditionne le choix de la section de câble. Sur des longueurs courantes, la chute de tension reste contenue avec du câble correctement dimensionné. Au-delà, elle peut poser un vrai problème au démarrage de la PAC.
La norme NF C 15-100 impose que la chute de tension en bout de ligne ne dépasse pas un seuil qui garantit le fonctionnement nominal des équipements. Pour une pompe à chaleur de piscine, une chute excessive provoque des défauts de démarrage du compresseur, voire des coupures par la protection thermique interne.
- Câble d’alimentation principale du local technique : section calculée en fonction de la longueur réelle du cheminement (pas la distance à vol d’oiseau) et de l’intensité totale appelée.
- Câble de liaison coffret piscine vers PAC : limiter la distance entre le coffret et la PAC pour éviter une chute de tension supplémentaire sur un circuit déjà contraint par l’appel de courant du compresseur.
- Câble d’éclairage TBTS 12 V : section généreuse malgré la faible puissance, car un courant élevé circule sous basse tension. Une section trop faible provoque un échauffement et une perte de luminosité notable.
- Câble vers l’électrolyseur au sel : circuit dédié depuis le coffret, protégé indépendamment de la ligne filtration.
Nous privilégions un cheminement en gaine TPC enterrée avec un grillage avertisseur, même quand la réglementation locale n’exige qu’un simple fourreau. La reprise d’un câble mal protégé sous une terrasse béton coûte bien plus cher que la gaine initiale.

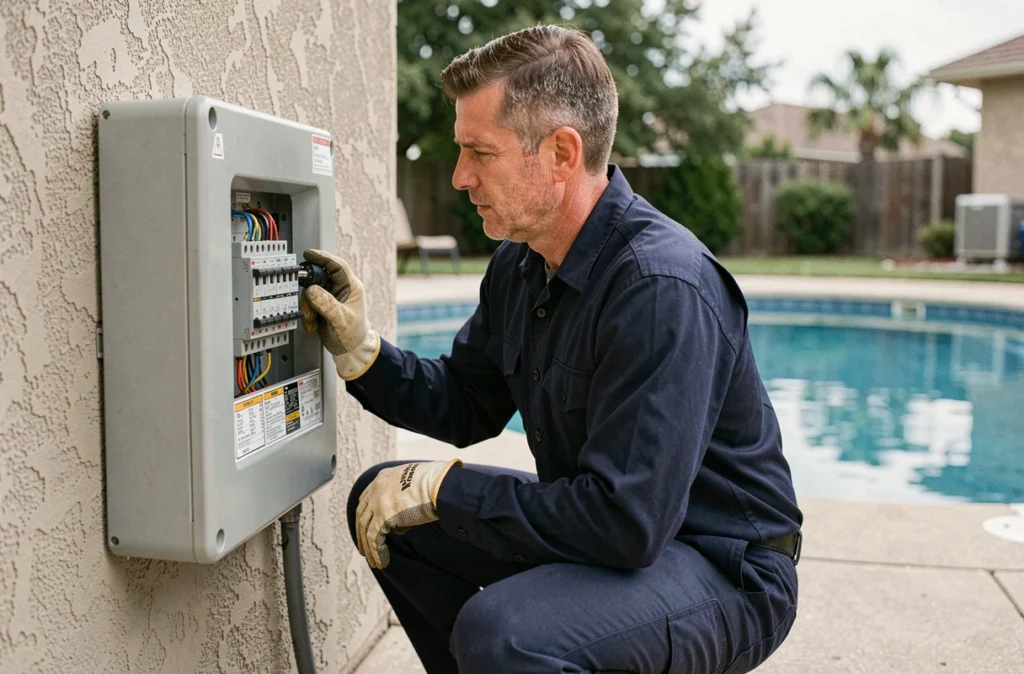

Architecture du coffret électrique piscine : protections différentielles et disjoncteurs divisionnaires
Un coffret de piscine bien conçu regroupe les protections au plus près des équipements, tout en respectant la sélectivité avec le tableau principal de l’habitation. Le réflexe de multiplier les interrupteurs différentiels pour chaque circuit est une erreur de surdimensionnement fréquente.
Protections différentielles piscine : un seul 30 mA dédié suffit-il ?
La NF C 15-100 impose une protection différentielle 30 mA sur l’ensemble des circuits alimentant la piscine. En pratique, un seul interrupteur différentiel de type A ou AC (selon la nature des récepteurs) peut couvrir plusieurs départs divisionnaires. Attention : une PAC avec variateur de fréquence (inverter) génère des courants de fuite à composante continue. Un différentiel de type A minimum est requis sur le circuit PAC pour éviter les déclenchements intempestifs ou, pire, l’aveuglement du dispositif.
Nous observons que beaucoup d’installations utilisent un différentiel de type AC sur la ligne PAC, ce qui ne garantit pas la détection d’un défaut à composante continue. Ce point technique est rarement soulevé dans les guides grand public.
Disjoncteur moteur pour pompe de filtration
Un disjoncteur moteur (magnétothermique réglable) protège la pompe de filtration de façon bien plus adaptée qu’un disjoncteur divisionnaire classique. Il encaisse le courant de démarrage sans déclencher et coupe rapidement en cas de blocage du rotor. Le calibre se règle sur le courant nominal indiqué sur la plaque signalétique de la pompe.
Éclairage immergé TBTS 12 V et séparation galvanique dans le volume 0
L’éclairage immergé se situe dans le volume 0 de la piscine, où seule la très basse tension de sécurité (TBTS) est autorisée. Le transformateur de sécurité qui abaisse la tension doit être installé hors du volume 2, dans le local technique ou à distance suffisante du bassin.
La séparation galvanique entre le circuit 230 V et le circuit 12 V est le point de sécurité non négociable. Un transformateur de sécurité conforme assure cette isolation. Un simple transformateur abaisseur, sans isolation renforcée, ne satisfait pas les exigences de la TBTS.
Le câblage entre le transformateur et le projecteur immergé doit être continu, sans boîte de jonction dans le volume 0 ou 1. Toute connexion intermédiaire se fait hors volumes, dans une boîte étanche IP68 accessible pour la maintenance.
Préparer l’alimentation pour un équipement futur sans surdimensionner
Réserver un départ dans le coffret électrique piscine ne signifie pas tirer un câble inutilisé. Il suffit de poser un disjoncteur de réserve et de prévoir un fourreau vide dans la tranchée existante. Le jour où un surpresseur de robot, une pompe doseuse pH ou une borne de maintenance s’ajoute, le câble se tire dans le fourreau sans terrassement.
Le dimensionnement de l’interrupteur différentiel en tête doit intégrer cette marge. Si l’intensité cumulée des départs existants approche déjà la capacité nominale du différentiel, l’ajout d’un circuit supplémentaire imposera son remplacement. Nous recommandons un différentiel calibré avec une marge suffisante dès l’installation initiale.
Cette approche évite deux écueils symétriques : le coffret surdimensionné avec des protections vides qui ne serviront jamais, et le coffret saturé qui oblige à tout reprendre au premier ajout. Un fourreau vide et un départ de réserve couvrent la majorité des évolutions sur la durée de vie du bassin.
