Une piscine raccordée au réseau électrique combine deux éléments que la réglementation sépare avec la plus grande rigueur : l’eau et le courant. La norme NF C 15-100 définit des volumes de protection autour du bassin, chacun imposant des contraintes précises sur le type de matériel autorisé et le mode de raccordement. Comprendre ces volumes est le préalable à toute intervention sur l’installation électrique d’une piscine.
Volumes de protection autour du bassin : le socle réglementaire
La norme découpe l’espace autour de la piscine en trois zones concentriques, numérotées de 0 à 2. Le volume 0 correspond à l’intérieur du bassin lui-même. Le volume 1 s’étend au-dessus du plan d’eau et sur une bande périphérique proche des margelles. Le volume 2 couvre une zone plus éloignée, généralement au-delà de la limite du volume 1.
A lire aussi : Comment choisir un coffret électrique adapté à sa piscine
Chaque volume restreint la tension admissible et le type d’équipement installable. Dans le volume 0, seul du matériel alimenté en très basse tension de sécurité (TBTS) est toléré. Le volume 1 accepte certains appareils sous conditions strictes d’étanchéité (indice IP élevé). Le volume 2 autorise davantage de matériel, mais avec des protections différentielles adaptées.
Cette cartographie des volumes n’est pas théorique. Elle conditionne le positionnement du coffret électrique, le passage des câbles et le choix de chaque luminaire ou pompe. Toute erreur de placement expose à un défaut d’isolation en milieu humide, avec un risque d’électrocution direct.
A lire également : L'utilité d'un système d'automatisation pour la filtration de piscine
Disjoncteur différentiel et circuits dédiés pour la piscine
Le disjoncteur différentiel constitue la protection principale contre les fuites de courant. Pour les circuits alimentant les équipements de piscine, la sensibilité requise ne dépasse pas 30 mA. Ce seuil permet de couper l’alimentation avant qu’un courant de fuite ne devienne dangereux pour une personne en contact avec l’eau.
Chaque fonction de la piscine doit disposer de son propre circuit protégé au tableau électrique :
- La pompe de filtration, qui fonctionne plusieurs heures par jour, nécessite un circuit dimensionné pour sa puissance, avec un disjoncteur adapté à son intensité nominale.
- L’éclairage du bassin (projecteurs immergés, spots de margelle) est raccordé sur un circuit séparé, souvent alimenté via un transformateur TBTS pour les luminaires situés dans le volume 0 ou 1.
- Le chauffage électrique ou la pompe à chaleur, lorsqu’ils existent, mobilisent un circuit supplémentaire avec une protection calibrée à leur consommation.
Regrouper plusieurs équipements sur un même circuit crée un risque de surcharge et complique le diagnostic en cas de déclenchement. La séparation des circuits au tableau électrique facilite aussi la maintenance : couper l’éclairage sans arrêter la filtration, par exemple.
Coffret électrique de piscine : emplacement et spécifications
Le coffret électrique dédié à la piscine regroupe les protections (disjoncteurs, différentiels) et parfois les commandes (horloge de filtration, contacteur). Son emplacement est contraint par les volumes de protection : il doit se trouver hors du volume 2 au minimum, dans un endroit accessible, ventilé et à l’abri des projections d’eau.
Un coffret installé trop près du bassin ou dans un local technique mal ventilé accumule condensation et chaleur. Ces deux facteurs accélèrent la corrosion des contacts et réduisent la fiabilité des protections. Le coffret de piscine doit aussi offrir un indice de protection (IP) suffisant pour résister à l’humidité ambiante du local technique.
Un point souvent négligé : la liaison équipotentielle. Tous les éléments métalliques situés dans les volumes 0, 1 et 2 (échelles, plongeoirs, grilles de bonde, armatures) doivent être reliés entre eux par un conducteur en cuivre. Cette liaison équipotentielle supplémentaire évite qu’une différence de potentiel n’apparaisse entre deux pièces métalliques accessibles simultanément par un baigneur.
Éclairage de piscine et très basse tension de sécurité
L’éclairage immergé représente le cas le plus sensible de l’installation. Les projecteurs placés dans le volume 0 fonctionnent obligatoirement en TBTS, c’est-à-dire sous une tension ne dépassant pas 12 V en courant alternatif ou 30 V en courant continu. Le transformateur de sécurité qui alimente ces luminaires se place hors des volumes 0 et 1.
Les technologies LED ont simplifié ce volet. Un projecteur LED immergé consomme peu, chauffe moins qu’une lampe halogène et offre une durée de vie supérieure. Le remplacement d’un ancien éclairage halogène par des LED réduit la charge sur le circuit dédié et diminue les contraintes thermiques sur le transformateur.

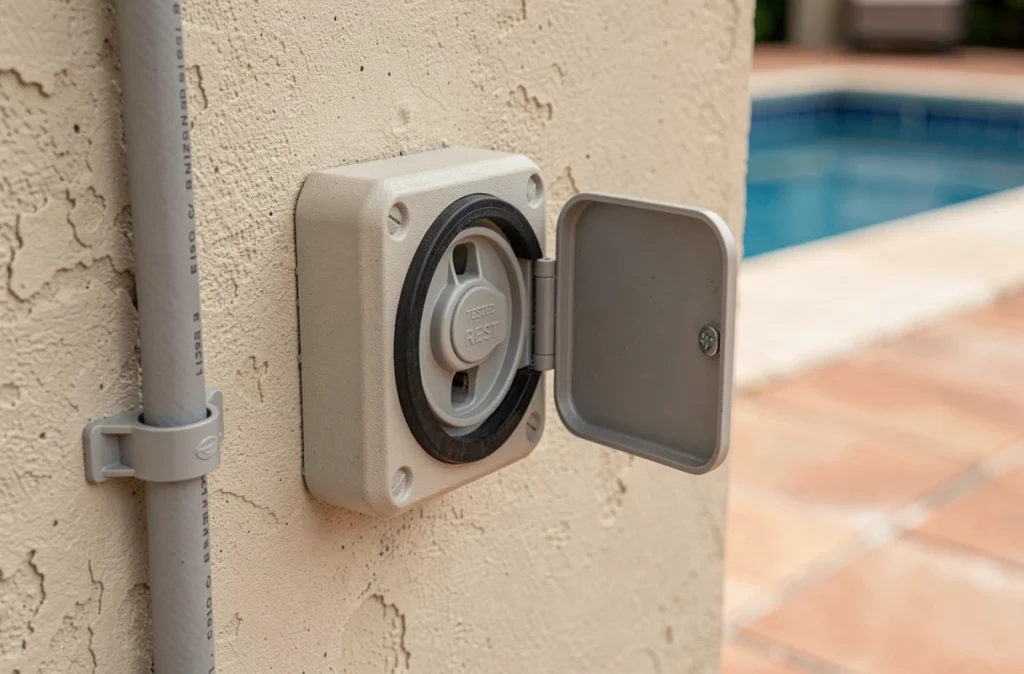

Pour l’éclairage d’ambiance en périphérie du bassin (volume 2), des luminaires alimentés en basse tension classique restent possibles, à condition d’être protégés par un différentiel 30 mA et de présenter un indice IP adapté aux projections d’eau.
Vérification et conformité de l’installation électrique de piscine

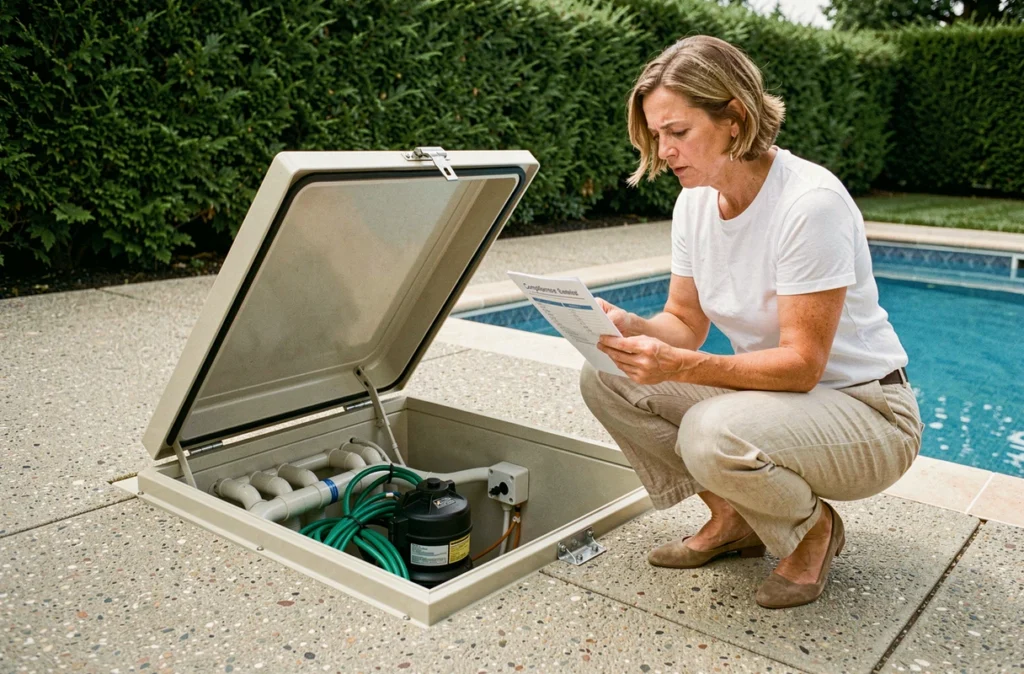

Une installation électrique de piscine ne se vérifie pas seulement à la mise en service. L’environnement chloré, l’humidité constante et les cycles thermiques dégradent les connexions au fil du temps. Un contrôle périodique de la continuité de la liaison équipotentielle, du bon fonctionnement des différentiels (test par bouton-poussoir) et de l’état des câbles dans le local technique évite des pannes silencieuses.
Le test du différentiel est la vérification la plus simple et la plus négligée. Chaque différentiel 30 mA dispose d’un bouton de test qui simule une fuite de courant. S’il ne déclenche pas, la protection est défaillante et le circuit reste sous tension sans filet de sécurité.

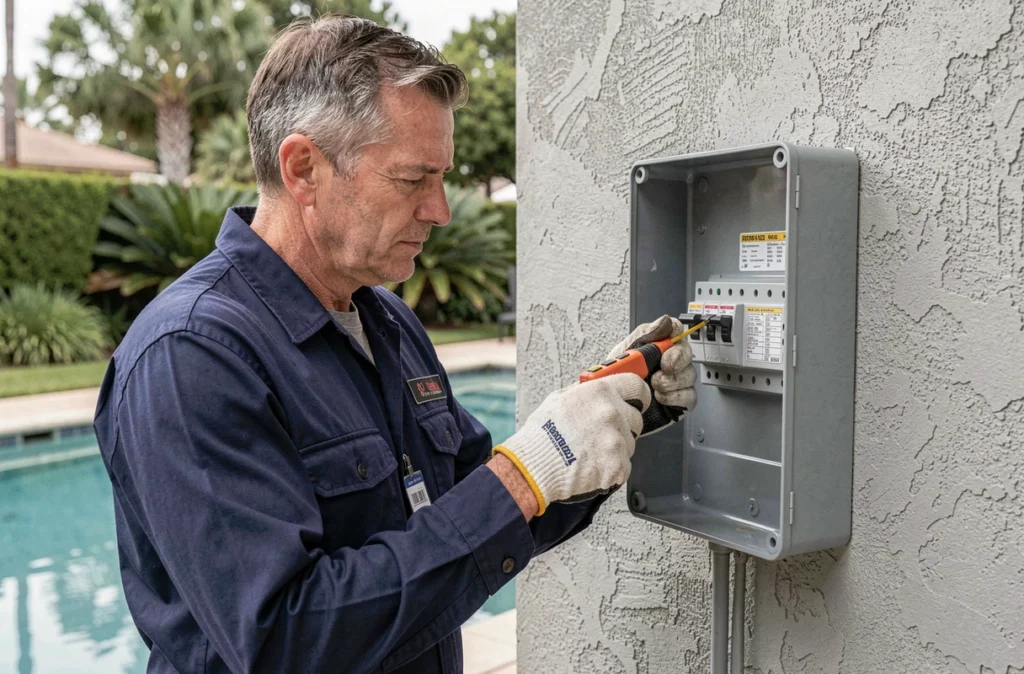

Faire intervenir un électricien qualifié pour un diagnostic complet reste la méthode la plus fiable, en particulier lors de la remise en route après l’hivernage ou après des travaux de rénovation du bassin. Ce contrôle couvre le serrage des connexions, la mesure d’isolement des câbles et la vérification de la conformité aux volumes de protection.
La sécurité électrique d’une piscine repose sur une superposition de protections : volumes normalisés, circuits séparés, différentiels calibrés, liaison équipotentielle et matériel adapté à l’indice IP requis. Retirer un seul de ces éléments fragilise l’ensemble de la chaîne.
