L’éclairage autour d’une piscine repose sur un principe souvent sous-estimé : la répartition en zones de sécurité électrique. Chaque périmètre, du bord immédiat du bassin jusqu’aux chemins d’accès éloignés, impose des contraintes différentes en matière de tension, d’indice de protection et de type de luminaire. Comprendre ce zonage avant de choisir le moindre spot ou la moindre borne conditionne la conformité et la durabilité de toute l’installation.
Zones de sécurité électrique autour du bassin : le découpage qui dicte tout
La norme électrique applicable aux piscines définit plusieurs volumes autour du plan d’eau. Le volume 0 correspond à l’intérieur du bassin. Le volume 1 couvre la zone située directement au-dessus et autour de l’eau, sur une certaine distance horizontale. Le volume 2 s’étend au-delà, englobant les plages et margelles circulables.
Dans le volume 0 et le volume 1, seule la très basse tension de sécurité (TBTS) est admise. Concrètement, les luminaires immergés ou placés sur la margelle immédiate fonctionnent en 12 V, alimentés par un transformateur de sécurité installé hors des volumes à risque.
Dans le volume 2, la basse tension classique est autorisée à condition d’être protégée par un différentiel 30 mA dédié au circuit piscine. Les bornes, spots encastrés dans une terrasse ou appliques sur un muret bas relèvent généralement de ce périmètre.
Au-delà du volume 2, les contraintes rejoignent celles d’un éclairage extérieur classique, mais l’indice de protection (IP) reste un critère de sélection : un luminaire exposé aux projections d’eau ou à l’humidité ambiante nécessite au minimum un IP65.
Passage des câbles et gaines : anticiper avant les finitions

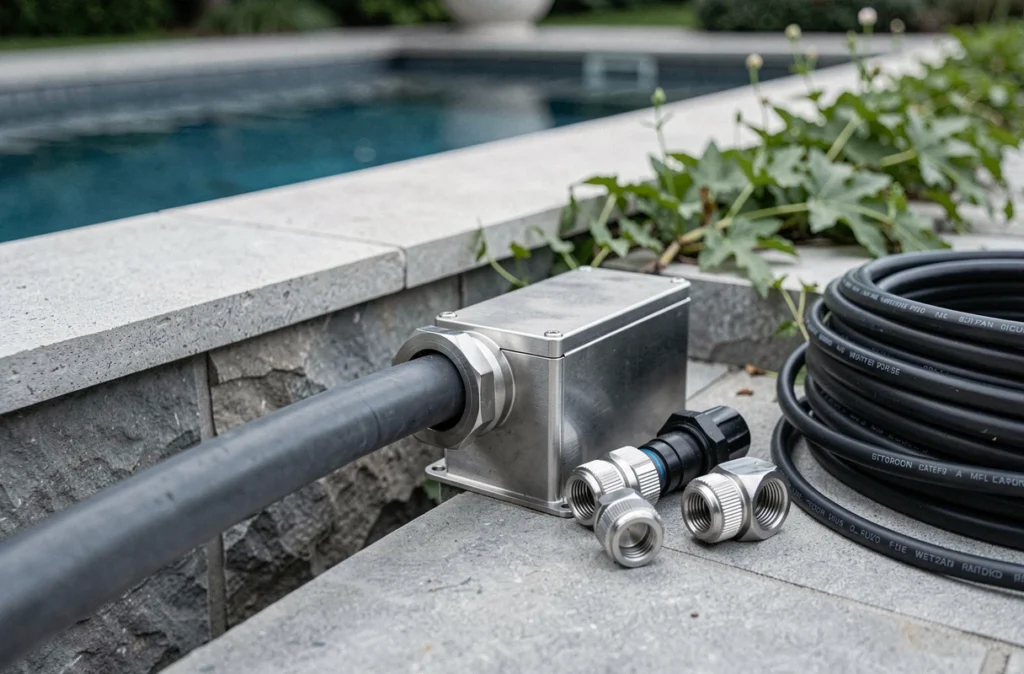

Le point le plus coûteux à corriger après coup est le cheminement électrique. Les câbles alimentant les luminaires de plage, les spots encastrés dans les margelles ou les bornes de chemin doivent passer dans des gaines enterrées, avec des boîtes de connexion étanches placées hors des volumes 0 et 1.
Prévoir gaines et réservations avant la pose des dalles ou terrasses évite des reprises destructrices. Creuser une tranchée dans une terrasse bois ou découper des margelles en pierre reconstituée pour faire passer un câble oublié coûte souvent plus cher que l’éclairage lui-même.
Coordination avec le constructeur de piscine
Sur une construction neuve, les niches pour projecteurs, les sorties de câble et les accès de maintenance doivent être intégrés avant la fermeture des parois ou le coulage du radier. Plusieurs guides professionnels insistent sur cette coordination en amont : une fois le gros œuvre terminé, ajouter une niche dans une paroi béton ou un liner est techniquement risqué.
Pour une piscine existante, la contrainte est différente. Les luminaires de surface (bornes, spots à piquer, rubans LED fixés sous une margelle débordante) permettent de contourner l’absence de réservations sans intervenir sur la structure du bassin.

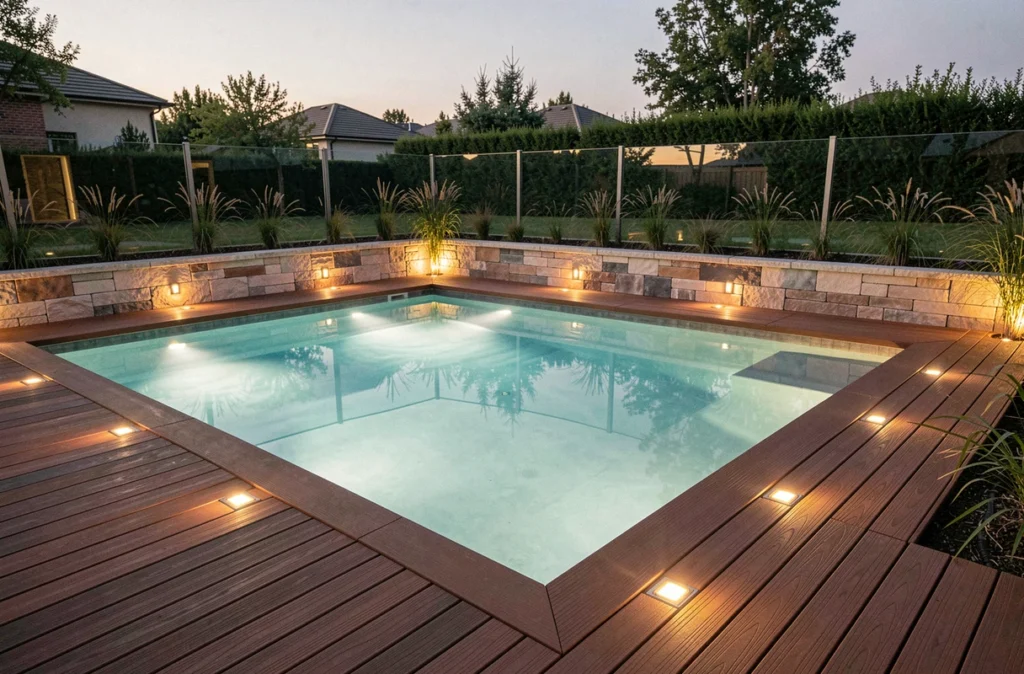

Choix des luminaires LED pour l’éclairage de piscine et ses abords
La technologie LED domine aujourd’hui l’éclairage de piscine pour une raison technique simple : elle fonctionne nativement en basse tension, ce qui simplifie la mise en conformité dans les volumes 0 et 1. Elle produit peu de chaleur, un avantage pour les luminaires encastrés dans des niches étanches où la dissipation thermique est limitée.
- Les spots encastrables de terrasse (IP67 ou IP68) se posent au ras du sol et balisent la plage sans éblouir. Leur faisceau rasant souligne les textures des matériaux.
- Les bornes basses (hauteur inférieure à 50 cm) éclairent les cheminements piétons et créent un guidage visuel autour du bassin. Elles se raccordent en parallèle sur un même circuit protégé.
- Les rubans LED flexibles classés IP68 peuvent être fixés sous une margelle débordante ou le long d’une jardinière maçonnée. Ils produisent un éclairage indirect qui limite la pollution lumineuse vers le plan d’eau.
- Les projecteurs immergés (PAR56 LED ou projecteurs plats) se logent dans les niches prévues à la construction. Leur remplacement sans vidange du bassin est possible sur la plupart des modèles récents.
La température de couleur influence la perception de l’eau. Un blanc chaud (autour de 3 000 K) donne un aspect naturel et chaleureux. Un blanc froid (supérieur à 5 000 K) accentue le bleu du bassin mais peut paraître clinique sur les plages en pierre.
Circuit électrique dédié et tableau piscine : schéma de raccordement
L’alimentation de l’éclairage autour de la piscine passe par un tableau électrique secondaire dédié au local technique. Ce tableau regroupe les circuits piscine (filtration, pompe, éclairage, éventuellement chauffage) et permet une coupure générale rapide.
Le circuit éclairage dispose de son propre disjoncteur divisionnaire et de son différentiel 30 mA. Le transformateur TBTS alimentant les luminaires immergés ou de volume 1 se raccorde en aval de ce différentiel, mais se positionne physiquement hors des volumes 0, 1 et 2.
Câblage en parallèle et sections de fil
Les luminaires extérieurs se câblent en parallèle : chaque point lumineux reçoit la même tension, et la panne d’un spot n’éteint pas les autres. La section du câble dépend de la longueur totale du circuit et de la puissance cumulée des luminaires. Un câble sous-dimensionné provoque des chutes de tension visibles sous forme de variation de luminosité entre le premier et le dernier spot de la ligne.
Pour les installations en TBTS 12 V, la sensibilité aux chutes de tension est plus marquée qu’en 230 V. Limiter la longueur des câbles entre le transformateur et le luminaire le plus éloigné reste la meilleure parade.
Mise en service et vérification de l’éclairage piscine
Avant la mise sous tension, chaque connexion doit être vérifiée : étanchéité des boîtes de jonction, serrage des presse-étoupes, continuité du conducteur de terre sur les parties métalliques accessibles. Un test d’isolement au mégohmmètre sur les câbles enterrés détecte un défaut de gaine avant qu’il ne provoque un déclenchement intempestif du différentiel.
La liaison équipotentielle relie entre elles toutes les masses métalliques situées dans les volumes 0, 1 et 2 (échelle, plongeoir, regard métallique, armature de margelle). Cette liaison n’est pas optionnelle : elle supprime les différences de potentiel qui pourraient provoquer un choc électrique au contact simultané de deux éléments.

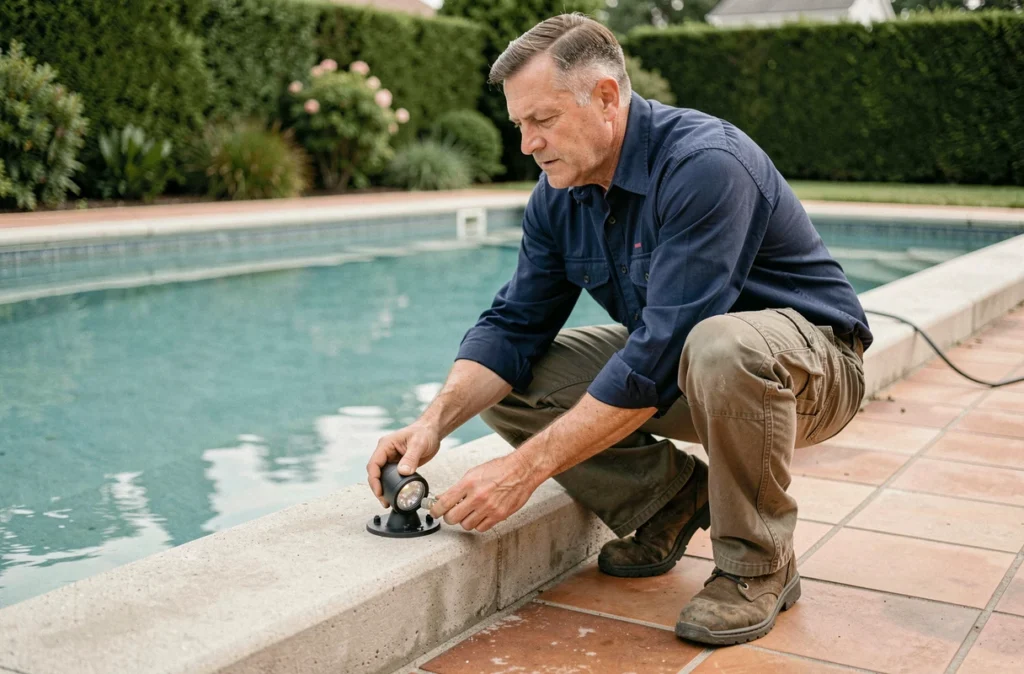

Une fois l’installation alimentée, vérifier l’orientation des faisceaux lumineux de nuit permet d’ajuster les spots pour éviter l’éblouissement direct depuis les transats ou la maison. Un éclairage de piscine bien réglé reste discret depuis les points de vue habituels et ne projette pas de lumière parasite vers le voisinage.
